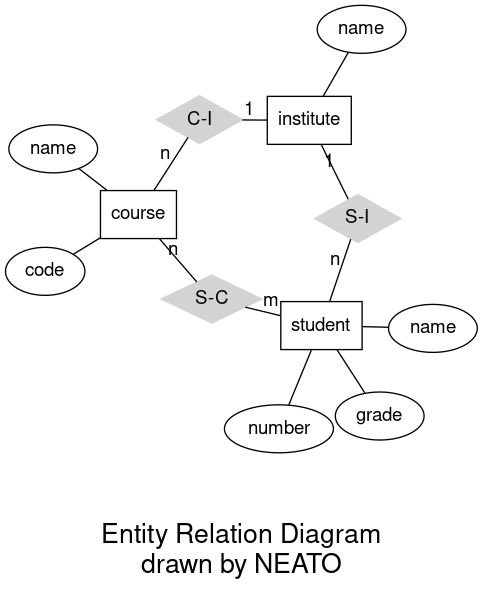

实体-关系数据模型
使用 neato 制作的布局具有所有边都倾向于具有大致相同长度的属性（除非手动调整）。默认情况下，neato 使用随机化，因此每次都会生成不同的布局，但此特定示例几乎总是看起来很好。边标签放置在边的中点。
ER.gv.txt
graph ER {
fontname="Helvetica,Arial,sans-serif"
node [fontname="Helvetica,Arial,sans-serif"]
edge [fontname="Helvetica,Arial,sans-serif"]
layout=neato
node [shape=box]; course; institute; student;
node [shape=ellipse]; {node [label="name"] name0; name1; name2;}
code; grade; number;
node [shape=diamond,style=filled,color=lightgrey]; "C-I"; "S-C"; "S-I";
name0 -- course;
code -- course;
course -- "C-I" [label="n",len=1.00];
"C-I" -- institute [label="1",len=1.00];
institute -- name1;
institute -- "S-I" [label="1",len=1.00];
"S-I" -- student [label="n",len=1.00];
student -- grade;
student -- name2;
student -- number;
student -- "S-C" [label="m",len=1.00];
"S-C" -- course [label="n",len=1.00];
label = "\n\nEntity Relation Diagram\ndrawn by NEATO";
fontsize=20;
}版权所有 © 1996 AT&T。保留所有权利。
